怎么调试振动盘送料机

2020-08-25 16:00:34

次

(一)偏心盘安装：

送料时间及送料长度是由偏心盘来控制一般送料时间为9点（270度）至3点（90度）。

（1）将冲床停在9点时，旋转偏心盘，使偏心盘与槽中心线与连杆轴心线重叠成一条线，即是送料时间由9点至3点，此时冲床停在12点时偏心盘与槽与连杆成90度之垂直状态

（2）如果冲床停在8点则重复上述动作，亦即是送料时8点至2点位置，依次类推以达成自由调整送料之目的。

（3）注意连杆与之摇臂之角度，否则连杆或摇臂会弯曲变形或折断之情况发生。

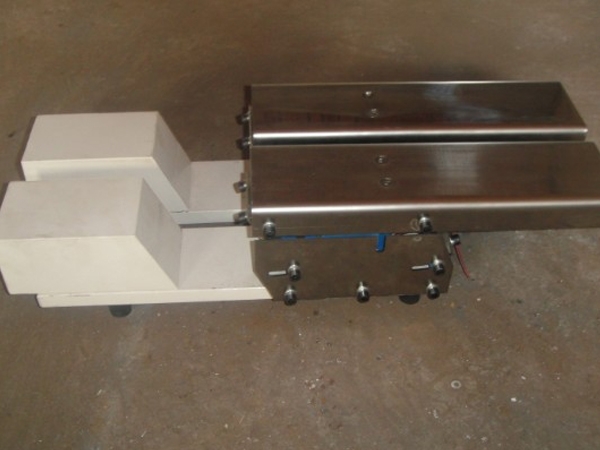

振动盘送料机

（二）滚轮送料机料厚调整说明：

将放松把手拉起，使滚轮撑开。将材料置于主动轮与被动轮之阔，并将放松把手放下使雨轮夹持料带，将雨边升降垫块之固定螺丝松开。并旋开间隙固定压板之螺丝后，再将压板拉起，而此须观察放松支架前后摇晃约为5mm内。之后将压板螺丝锁紧，拉起放松把手并锁紧升降垫块之固定螺丝即完成。

（三）滚轮振动盘送料机放松装置调整

为使送料长度更加精准，配合模内导梢与放松装置，由于每具模具内导梢长短不一，所以与现场配合；

配合如下：模具内导梢尖端插入导梢孔时，调整放松螺丝使碰到外缘，直到进料完全松开为止，再将固定螺丝锁紧。
