振动盘送料机的构造特征

2021-03-23 09:00:15

次

振动盘送料机其工作目的是将无序工件通过振动以一定方向有序自动排列，整齐、准确地输送到下道工序。直线送料器即水平传送的直线输送系统。 控制器价格由水平驱动装置和一个导轨装置构成，便于传送易粘连工件。

直线送料器可作为与料盘配套的辅助设备，可以以直线方式从给料机或料仓向外传送已排列好的工件，并且在特殊情况下与料盘配合完成定向。

振动盘送料机按双质体振动系统调频，其驱动部包含产生振动的部件，如电磁铁和板簧组。板簧组的排列方式决定了走料的方向，型号中的“R”表示顺时针方向走料，“L”表示逆时针方向走料，订货时走料方向必须明确。

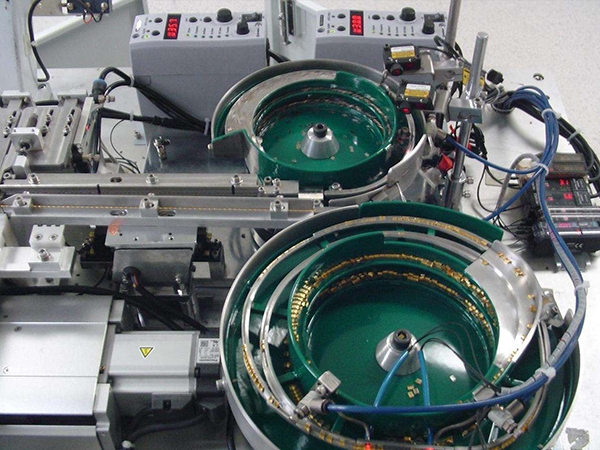

振动盘送料机

存料盘与底部的驱动器之间可拆卸。当振动盘用于部件分选或部件自动定位时，需要在存料盘中设置特殊的“机关”。

此类振动盘的双质体结构和优化的设计确保了部件的稳定的输送，并与存料盘中的料载大小无关。电磁式振动盘的驱动器底部带橡胶减震垫，可以避免振动传导到周围环境中。

振动盘送料机由两台交叉排列的振动电机驱动，适用于批量化生产的大部件如铸件、锻件的排列后按序向下道工序供料，根据部件的特性可以在存料盘中设置耐磨衬板。存料盘的空腔内填充特殊吸音材料，可有效减少噪音对环境的影响。
