讲述精密振动盘调整步骤与要点

1.确认振动本体在于盘面确实锁固；

2.将控制器按钮调至中间位置或调到数字130~180；

3.将电源打开，查看振动盘输送速度是否达到要求；

4.若没有达到要求，不断开电源，将锁付弹片之固定螺丝松脱任意一支，查看振动速度变化；

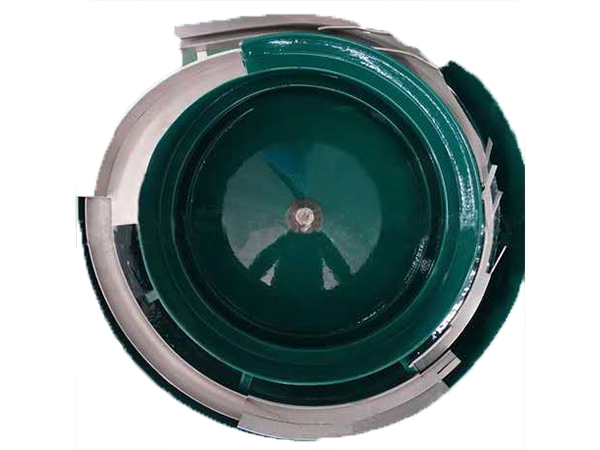

精密振动盘

5.若松脱弹片固定螺丝，振动速度变快，则表示弹片太厚，适度减少弹片数量或弹片厚度后再进行步骤4，再次调试；

6.若松脱弹片固定螺丝，振动速度变慢，则表示弹片太薄，适度增加弹片数量或厚度后，再进行步骤4，再次调试；

7.若步骤4的调整，振动速度变化不大时，则表示已完成弹片调整；

8.电磁铁要对齐，间隙在1-1.5毫米，间隙要平行。

普通式精密振动盘是一种自动定向排序的送料设备。振动盘的组成：料斗、底盘、控制器、直线送料器。

精密振动盘的工作原理：料斗下面有个脉冲电磁铁，可以使料斗垂直方向振动，由于弹簧片的倾斜，使料斗绕其垂直轴做扭摆振动。料斗内零件，由于受到这种振动，而沿螺旋轨道上升，直到送到出料口。其工作目的是通过振动将无序工件自动有序定向排列整齐、准确地输送到下道工序。
